MOLE-D6A
规格手册高精度、低噪声
142 dB超宽动态范围
提供更全面、精准的数据支持
超低噪声
±20 V量程下噪声＜2 μV，还原真实信号特征
纳秒级授时误差
授时误差＜40 μs，时钟漂移＜0.01 ppm

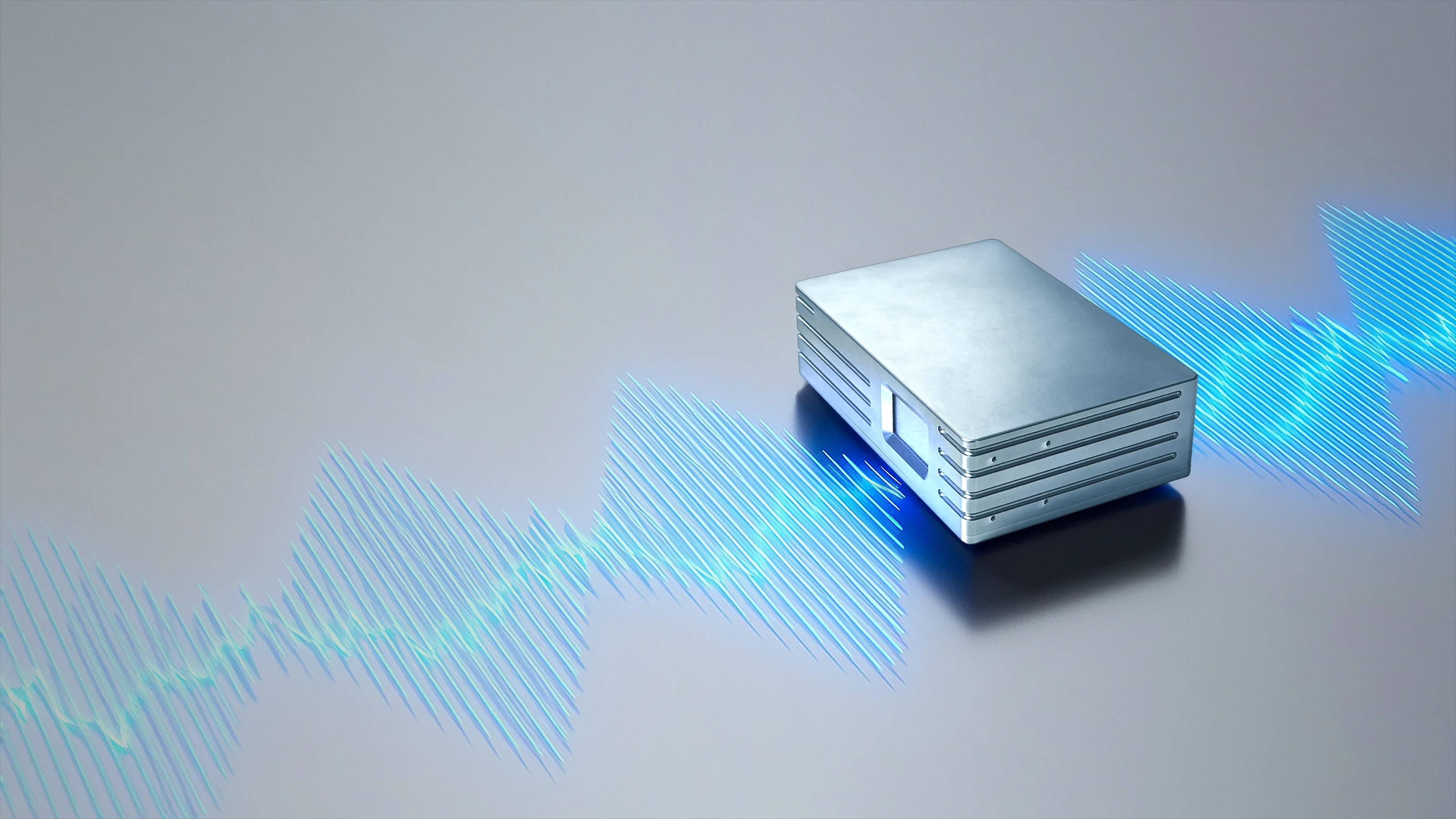

智能的数据采集器
自动计算标定
AI服务器自动计算
自动识别数据异常
数据异常自动推送警告消息
便捷数据处理
PSD计算结果系统自动统计，自动生成多种类型图表

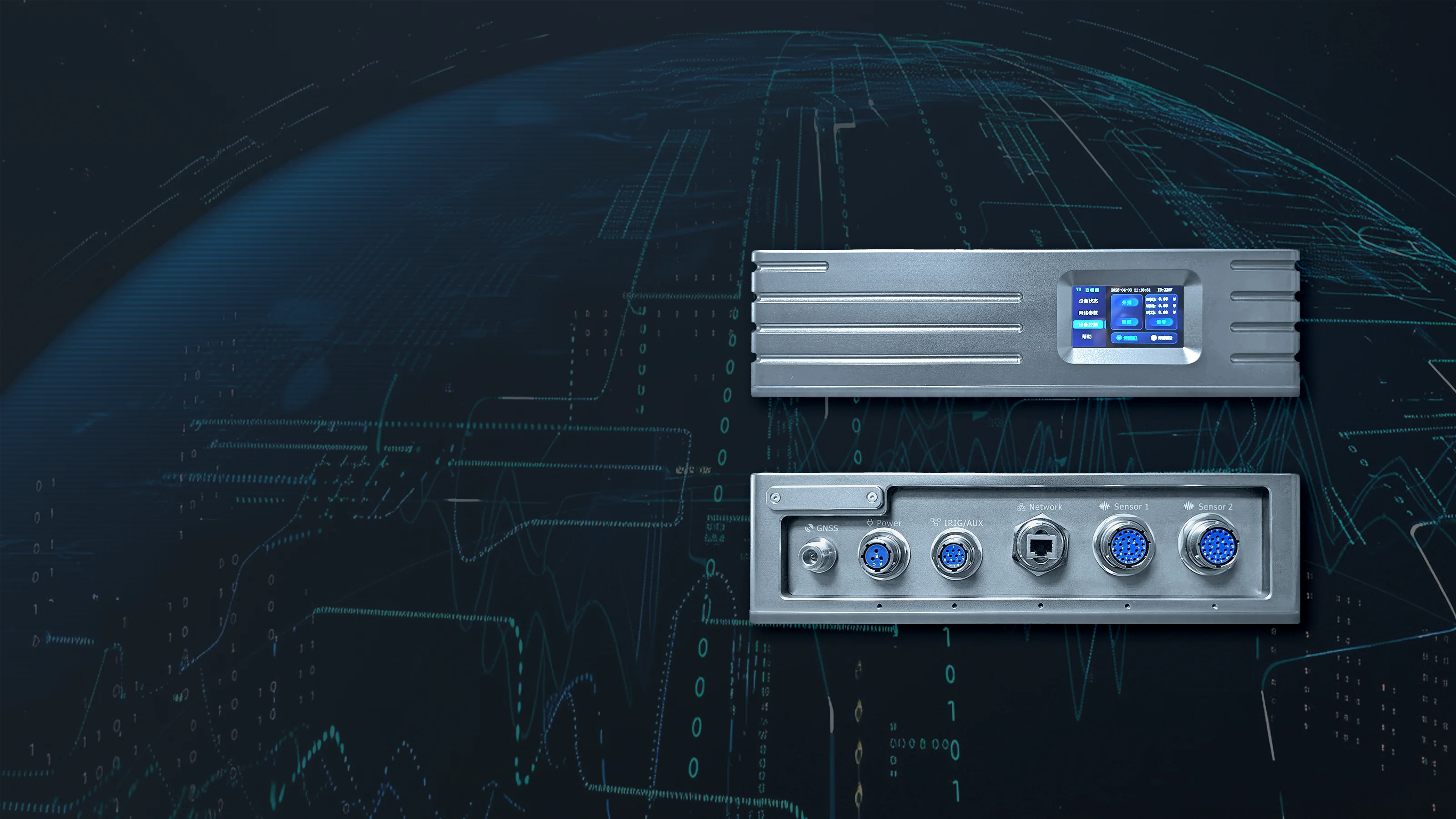

高效稳定的数据传输
多协议融合通信能力
支持以太网、WiFi双通道通信，兼容JOPENS协议及私有云协议
安全连接
内置L2TP/PPTP双模VPN客户端
私有云协议
提供个性化的数据接收与处理方案

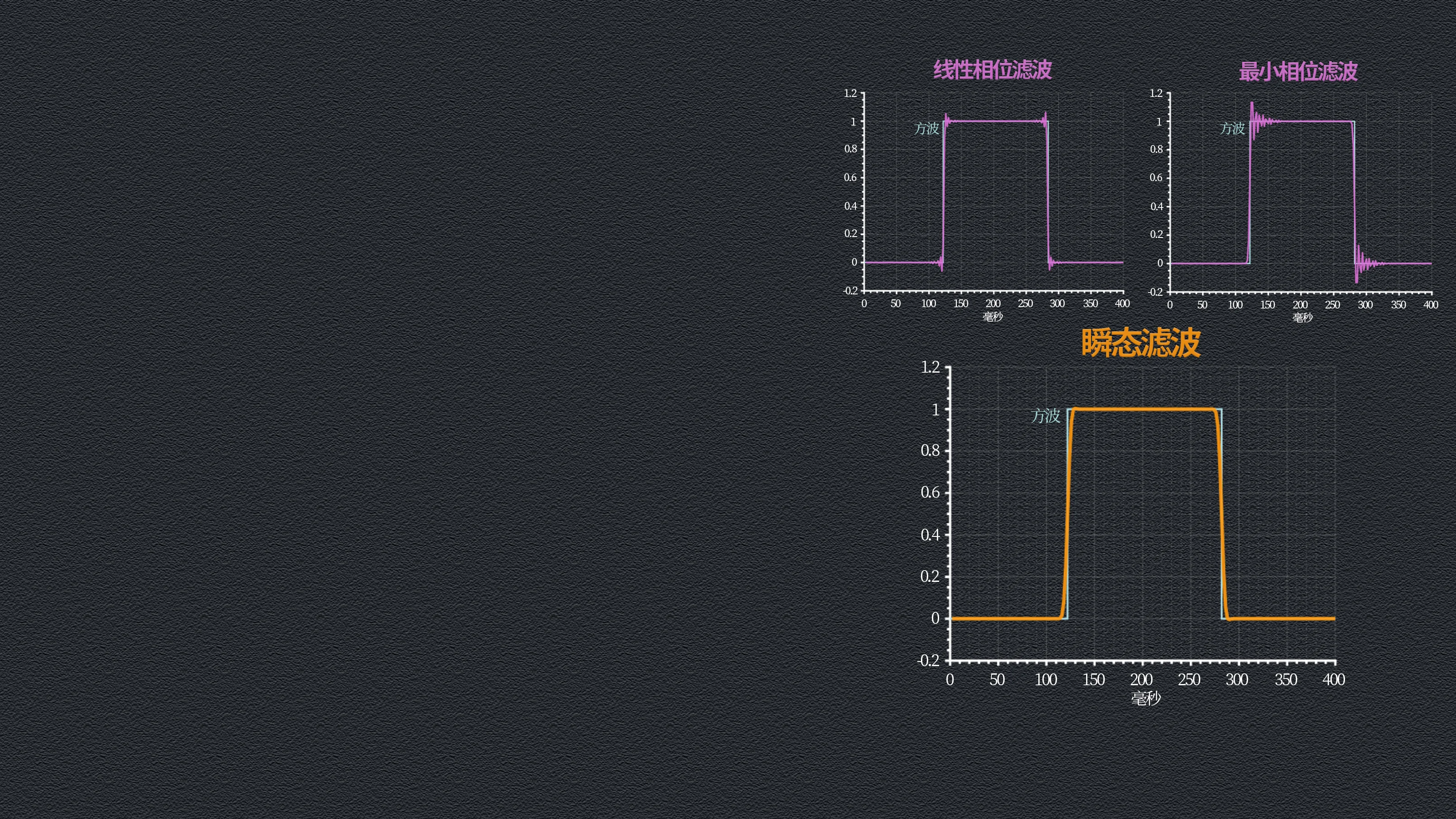

特色数字滤波器
瞬态响应前部和后部无振铃
群延迟小
适合所有场景

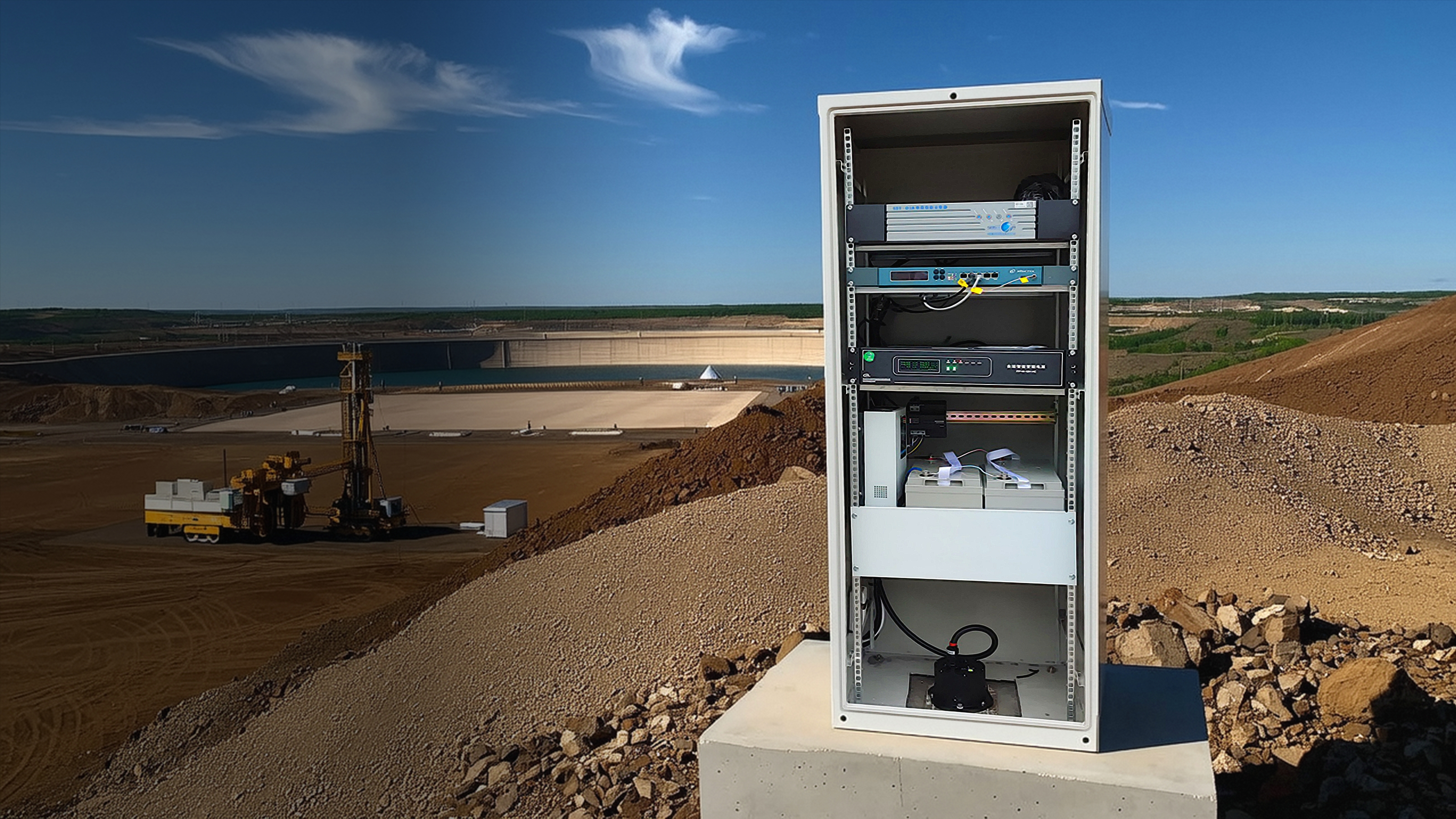

应用场景
地震观测
水库、大坝结构观测
流动观测及科学台阵
水库诱发地震研究
矿山地震监测
规格
Specification
零输入噪声
- ±5 V:≤0.5 uV(0.01 Hz~40 Hz)
- ±10 V:≤0.8 uV(0.01 Hz~40 Hz)
- ±20 V:≤1.5 uV(0.01 Hz~40 Hz)
动态范围
- >135 dB @采样率 100 Hz
A/D 位数
- 主通道 24 位,辅助通道 24 位。格值误差≤0.3%
输入阻抗
- 100 kΩ (单边)
线性度误差
- ≤0.01 %
总谐波失真度
- ≤0.01 %
共模抑制比
- ≥80dB (50 HZ)
采样率
- 主通道:50 Hz、100 Hz、200 Hz
- 辅助通道:1 Hz
量程范围
- ±5 V、±10 V、±20 V 双端平衡差分输入,可程序控制
滤波器
- FIR 线性相位和最小相位滤波器
通带范围
- 0 Hz ~20 Hz(采样率 50 Hz)
- 0 Hz ~40 Hz(采样率 100 Hz)
- 0 Hz ~80 Hz(采样率 200 Hz)
采集通道数
- 支持 6 通道 2 路地震计数据输入、每个主通道都配 1 路 LP 辅助通道
辅助通道
- 信号输入方式:单端输入
- 满量程:±10 V
- 零点误差:≤0.05% FS
- 输入电阻:≥100 kΩ
- 线性度误差:≤0.1 %
- 总谐波失真度:≤0.1 %
标定信号
- 正弦波和脉冲标定
最大输出信号幅度
- 5 mA(电流输出时)
- ±20 V(电压输出时)
授时及同步
- GNNSS授时,支持GPS和北斗,授 时精度 <0.01 ms。支持NTP同步和RTC时间保存。时钟漂移率<1ppm
存储格式
- Miniseed 及自定义压缩格式
功耗
- 峰值功耗:<5.5 W
- 平均功耗:<4.2 W

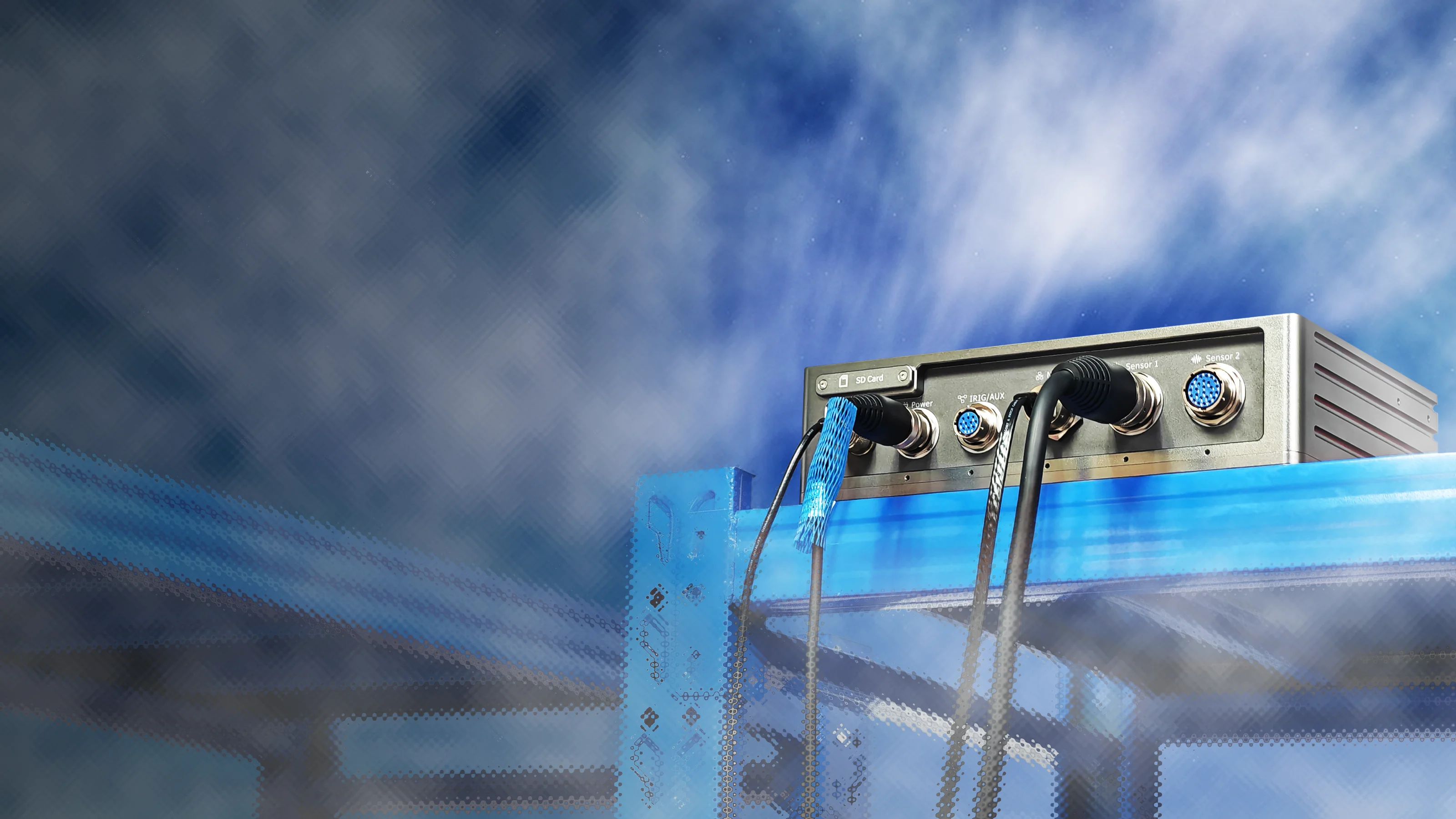

防水防尘等级
- IP67
工作温度
- -30 ℃至 70 ℃
